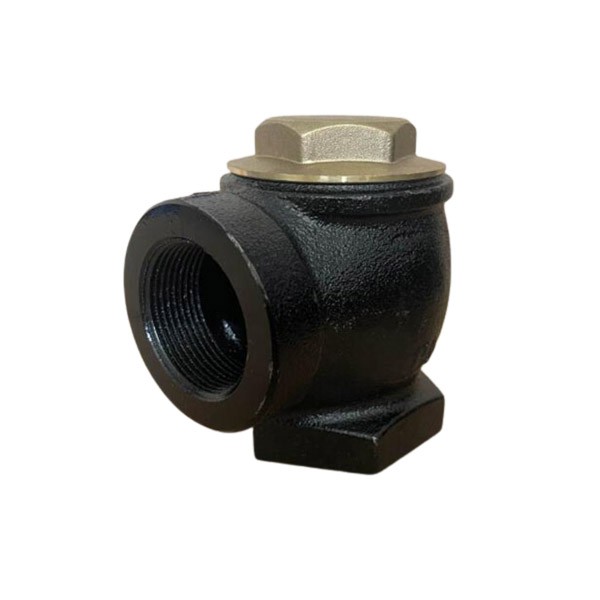

زاوية فحص الصمامات

تم تصميم صمام فحص الزاوية ليتم تثبيته على الجزء العلوي من أنابيب الشفط والتزود بالوقود لخزان الوقود لضمان عدم تدفق الزيت مرة أخرى.



صمام فحص الزاوية هو ملحق يجب استخدامه لمنع التدفق العكسي للسائل في خط أنابيب الشفط عند إغلاق موزع الوقود. يتم تثبيت Angle Check Valve على نظام الشفط ، وخطوط الوقود أعلى خزانات الوقود للحفاظ على القوة. تتوفر الموديلات بمداخل ذكرية ملولبة للتوصيل مباشرة بتركيبات سدادات الخزان أو مع مداخل أنثى للتوصيل بحلمة ملولبة في تركيب سدادة الخزان. يمكن استخدام نماذج القفازة المفردة في التطبيقات التي يسهل فيها الوصول إلى الصمام للصيانة وتنظيف القرص أو استبداله.





الجسم المادي:	الحديد الزهر
ختم	بونا ن
مدخل / مخرج	BSPF / NPT 1.5 بوصة ، BSPF / NPT 2 " DN40 DN50
البعد	45 * 28 * 15 سم
N.W	18.5 كلغ
G.W	19.5 كجم
طَرد:	10 قطع / كرتون





عندما يتم تثبيت صمام فحص DJF من النوع الزاوية في منطقة بها اهتزازات قوية ، فإن الصمام الرئيسي المحمّل بنابض والصمام السفلي بمطاط النتريل المحكم يساعدان في إغلاق الصمام الرئيسي لمنع الزيت من التدفق للخلف.

يوصى باستخدام صمام فحص الزاوية في أنابيب الامتصاص بضغط أقصى لا يتجاوز 15 رطل لكل بوصة مربعة.



التطبيق الرئيسي: مثبت في أنبوب المدخل في الجزء السفلي من موزع الوقود ، يمكن لصمام فحص رفرف واحد أن يمنع بشكل فعال الزيت من التدفق مرة أخرى إلى الأنبوب بعد توقف مسدس الوقود عن العمل.





NPT11 / 2 "(مدخل) × NPT11 / 2" (مخرج)

NPT11 / 2 "(مدخل) × BSP11 / 2" (مخرج)

BSP11 / 2 "(مدخل) × NPT11 / 2" (مخرج)

BSP11 / 2 "(مدخل) × BSP11 / 2" (مخرج)







1) مثبتة على نظام شفط وخطوط وقود فوق خزانات الوقود للحفاظ على درجة الحرارة العالية

2) تتوفر الموديلات بمداخل ذكرية ملولبة للتوصيل مباشرة بتركيبات سدادات الخزان أو مع مداخل أنثوية للتوصيل بحلمة ملولبة في تركيب سدادة الخزان

3) يمكن استخدام نماذج القفازة المفردة في التطبيقات التي يسهل فيها الوصول إلى الصمام للصيانة وتنظيف القرص أو استبداله

4) قفاز وأقراص Buna-N محملة بنابض للمساعدة في إبقاء الصمام مغلقًا عند تثبيته في مناطق اهتزازات عالية

5) موصى به للاستخدام على خطوط الشفط حيث لا يتجاوز الضغط 34 قدمًا من الرأس (حوالي 15 رطل / بوصة مربعة)

اختبار المصنع بنسبة 100 بالمائة
