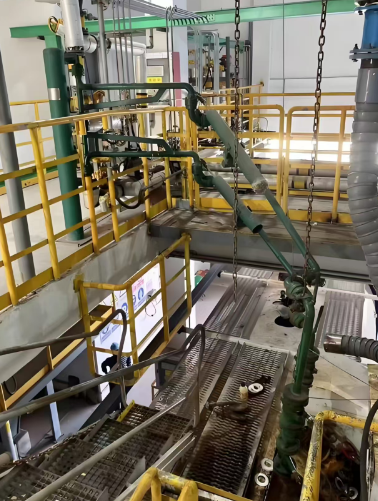

ذراع تحميل الكلور السائل

ذراع تحميل الكلور السائل عبارة عن معدات تحميل/تفريغ مغلقة مصممة خصيصًا لذلكالكلور السائل، وسيلة شديدة التآكل والسامة. وتشمل متطلباتها الأساسية الضيق العالي، ومقاومة التآكل، ومنع التسرب. ويجب أن يكون مزودًا بأجهزة إيقاف التشغيل والفصل في حالات الطوارئ-، ويكون استخدامه إلزاميًا وفقًا للمعايير الوطنية.

المعلمات والأحجام الأساسية

الأقطار الاسمية الشائعة: الطور السائل DN50، الطور البخاري في الغالب DN50

ضغط التصميم: 0.6-2.5 ميجا باسكال (يغطي معظم ظروف عمل شاحنات الصهريج)

درجة الحرارة المطبقة: -20 درجة -80 درجة (لتخزين ونقل الكلور السائل التقليدي)

الهيكل الرئيسي

المكونات الأساسية: العمود، والمفاصل الدوارة، والأذرع الداخلية/الخارجية، والصمام الانفصالي، وصمام الفصل الجاف / -الاقتران السريع ذاتي القفل، وصمام الإغلاق في حالات الطوارئ-

ميزات السلامة الإلزامية: خط استعادة البخار (تحميل/تفريغ مغلق، التفريغ المباشر محظور)، صمام الإغلاق في حالات الطوارئ-(مثبت على كل من خطوط السائل والبخار)، صمام الانفصال (يتم فصله تلقائيًا وإغلاقه في حالة الإزاحة العرضية)

الأساس التنظيمي: GB 11984-2024المواصفات الفنية لسلامة الكلور في المؤسسات الكيميائية، AQ 3014-2008، والتي تحظر صراحةً استخدام الخراطيم وتتطلب استخدام أذرع التحميل / الأنابيب الصلبة.
