اقتران الانفصال البحري (MBC)

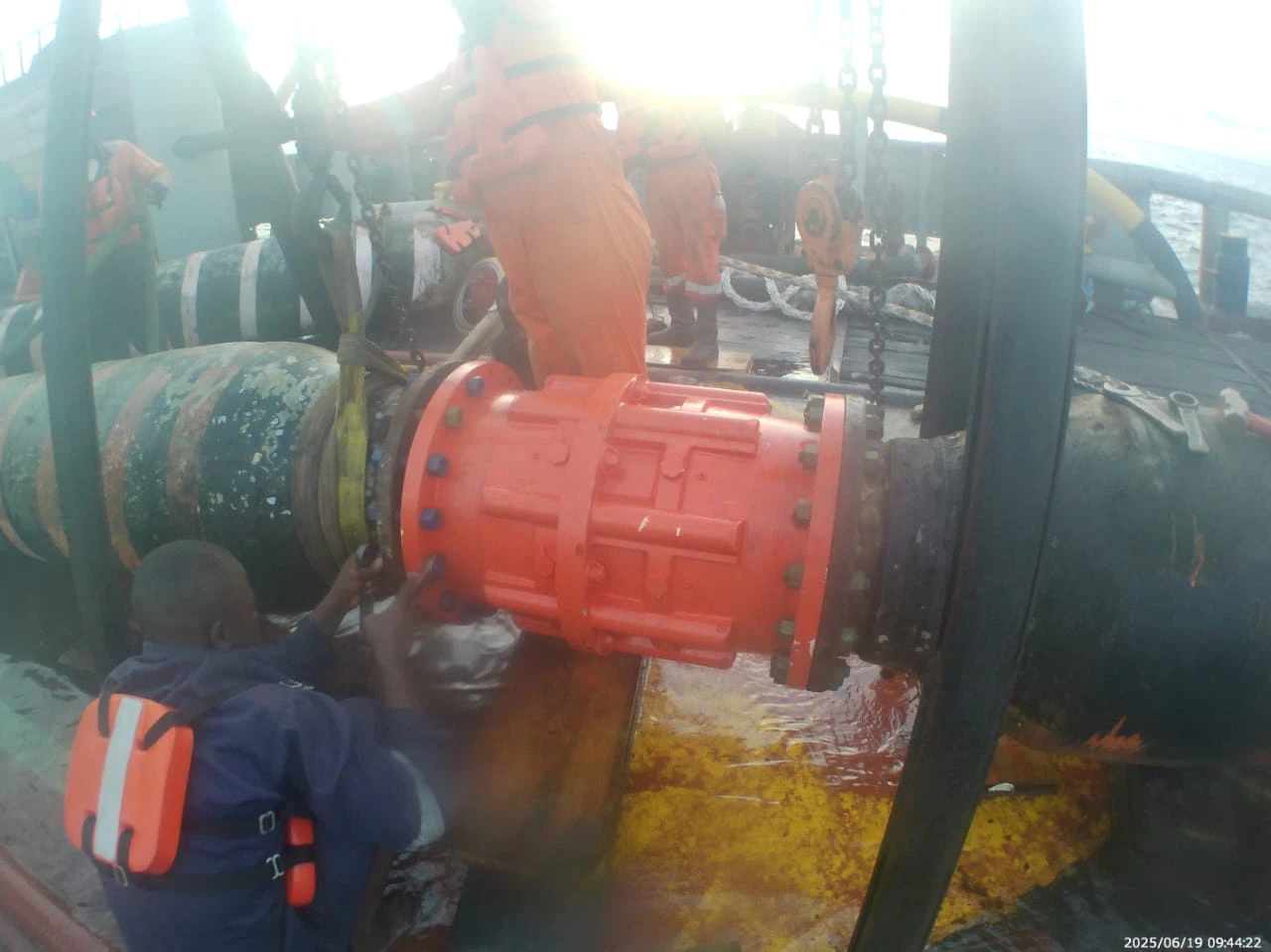

تُعرف أيضًا باسم: أداة التوصيل المنفصلة البحرية أو أداة التوصيل البحري المنفصلة-أداة التوصيل السريع. يعمل هذا الجهاز كآلية أمان مهمة لعمليات نقل السوائل (بما في ذلك النفط والمواد الكيميائية والغاز الطبيعي المسال وما إلى ذلك) بين السفن والمحطات الطرفية أو المنصات البحرية. يتم تركيبه عادةً في منتصف-الخرطوم أو عند الطرف الطرفي لذراع التحميل.
I. الوظائف الأساسية
الفصل التلقائي عند الشد الزائد-: في حالة انجراف السفينة، أو التوتر الناجم عن الرياح والأمواج، أو فشل خط الإرساء، تنفصل أداة التوصيل تلقائيًا عندما تصل قوة الشد إلى عتبة محددة مسبقًا (على سبيل المثال، 1-5 طن).
إغلاق ذاتي فوري-: تغلق الصمامات الداخلية ثنائية الاتجاه -فورًا عند الانفصال، مما يضمن عدم حدوث أي تسرب لمنع التلوث البيئي ومخاطر الحرائق والانفجارات.
حماية المعدات: يمنع الخراطيم وأذرع التحميل وخطوط الأنابيب من التمزق أو التعرض للتلف بسبب التوتر الزائد.
السلامة السلبية: لا يتطلب أي مصدر طاقة خارجي؛ يتم تشغيل العملية ميكانيكيًا بحتًا، مما يضمن موثوقية عالية.
ثانيا. مبدأ العمل (ثلاث خطوات)
التوصيل العادي: الصمامات الداخلية مفتوحة بالكامل، مما يسمح بتدفق سلس للسوائل؛ يتم تأمين أداة التوصيل بواسطة دبابيس القص أو آلية القفل.
أكثر من-محفز التوتر: يؤدي انجراف السفينة إلى توليد توتر محوري؛ وبمجرد أن تتجاوز هذه القوة الحد المحدد مسبقًا، يتم قطع دبابيس القص أو يتم تحرير آلية القفل.
الفصل + الختم: تعمل قوة الزنبرك على دفع قلب الصمام عند كلا الطرفين للإغلاق في وقت واحد، مما يحقق الختم الكامل؛ يتم فصل أداة التوصيل، وبالتالي حماية النظام بأكمله.
ثالثا. هيكل نموذجي
الجسم: مصنوع من الفولاذ المقاوم للصدأ 316 أو سبائك الألومنيوم أو النحاس لضمان مقاومة التآكل بمياه البحر.
قلب الصمام: يتميز بصمام كروي مزدوج أو تصميم صمام ذو رفرف مزدوج لضمان الغلق ثنائي الاتجاه.
آلية الزناد: تشتمل على دبابيس القص (معايرة لشد الزناد المحدد) والينابيع (توفر القدرة على الإغلاق الذاتي-).
نهايات التوصيل: متوفرة مع وصلات شفة أو مشبك لضمان التوافق مع الخراطيم القياسية.
رابعا. المعلمات الرئيسية (المواصفات المشتركة)
الحجم: DN25 – DN400 (1 بوصة – 16 بوصة).
معدل الضغط: PN16 – PN40 (16 – 40 بار).
المواد: الفولاذ المقاوم للصدأ 316 (مفضل للتطبيقات البحرية)، أو سبائك الألومنيوم، أو النحاس.
شد الزناد: 1-10 طن (قابل للتخصيص بناءً على ظروف تشغيل محددة).
نطاق درجة الحرارة: -196 درجة (لتطبيقات الغاز الطبيعي المسال) إلى +200 درجة (لتطبيقات الزيت الساخن). V. سيناريوهات التطبيق
الشحن-إلى-الشاطئ: عمليات التحميل والتفريغ في محطات ناقلات النفط وناقلات المواد الكيميائية.
الشحن-إلى-السفينة: التزويد بالوقود البحري، والولاعات، وتفريغ حمولة FPSO.
المنصات البحرية: الاتصال بين المنصات والناقلات المكوكية.
تخزين الغاز الطبيعي المسال: نقل الوسائط المبردة؛ منع التسربات والانفجارات.
سادسا. التمييز عن أدوات التوصيل القياسية
أدوات التوصيل السريعة القياسية: الفتح اليدوي؛ لا يوجد توتر-يؤدي إلى آلية الإطلاق؛ لا يوجد إيقاف تلقائي-.
قارنات إطلاق الطوارئ البحرية: تشغيل تلقائي + إيقاف تلقائي ثنائي الاتجاه -إيقاف - + مقاومة البيئات البحرية القاسية؛ يوفر مستوى عال من الأمان.
سابعا. معايير الاختيار
وسائل الإعلام: النفط والمواد الكيميائية والغاز الطبيعي المسال (المبردة).
قطر الأنبوب وضغطه: يجب أن يتوافق مع مواصفات الخرطوم وضغط تشغيل النظام.
توتر الزناد: يتم حسابه بناءً على ظروف الرياح والأمواج ونوع السفينة وطول الخرطوم.
المواد: يوصى باستخدام الفولاذ المقاوم للصدأ 316 لبيئات مياه البحر.
المعايير: متوافقة مع اللوائح البحرية مثل OCIMF وISO 18758.
ثامنا. قيمة السلامة
منع التسرب: يمنع التلوث البحري والحرائق والانفجارات.
حماية المعدات: يقلل من الأضرار التي تلحق بالخراطيم وأذرع التحميل، وبالتالي تقليل تكاليف الصيانة.
الامتثال: يلبي المتطلبات البحرية الدولية لمنع التلوث.
